Conteúdo técnico

Ar-condicionado precisa de circuito dedicado?

Entenda por que conferir o circuito exclusivo, o disjuntor e o manual do modelo antes de instalar um ar-condicionado split.

Ar-condicionado precisa de circuito dedicado?

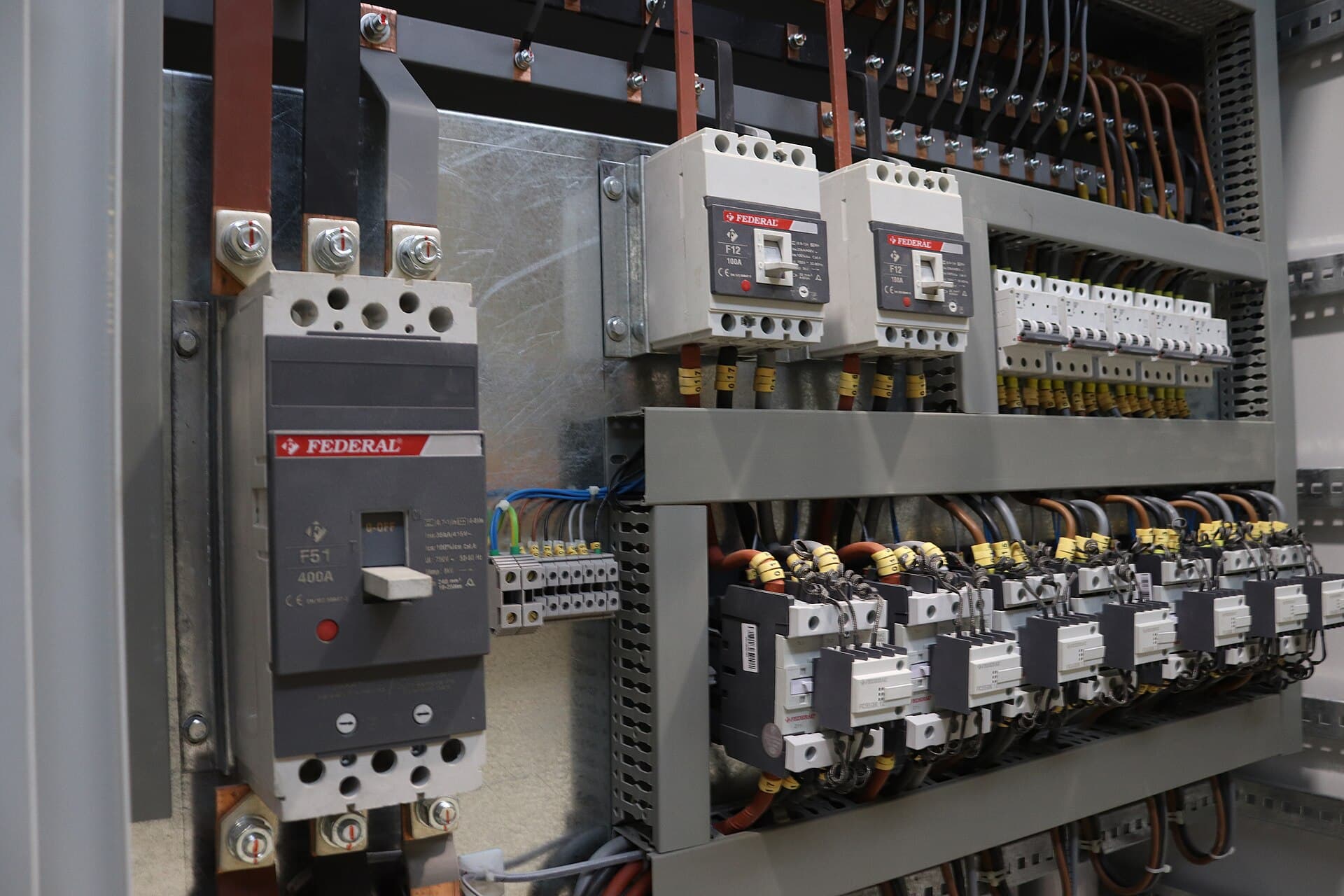

Sim: planeje um circuito individual para o ar-condicionado e confira as exigências do manual do modelo. Fabricantes como a LG orientam circuito e disjuntor exclusivos. Isso não define, por si só, a seção do cabo nem a corrente nominal do disjuntor. A ilustração é conceitual; não representa uma instalação inspecionada.

1. Ar-condicionado precisa de circuito dedicado?

Resposta direta: Sim, siga a exigência de circuito individual e proteção exclusiva indicada no manual de instalação do aparelho. Não compartilhe o circuito apenas porque há uma tomada disponível perto da unidade.

Explicação prática: O projeto precisa considerar a alimentação indicada na placa e no manual, o percurso dos condutores, o método de instalação, a proteção e as condições do quadro. O disjuntor protege o circuito conforme o dimensionamento; escolher um valor maior para evitar desarmes pode deixar o cabo desprotegido.

Exemplo real: cenário ilustrativo. Uma casa recebe um split novo, mas a tomada próxima pertence a um circuito que também alimenta outras cargas. O profissional identifica o circuito existente e avalia o novo trajeto antes de ligar o equipamento.

Dica profissional: Antes da compra de materiais, anote marca e modelo e consulte o manual de instalação específico. As instruções da LG para instalação residencial orientam disjuntor dedicado; outros modelos devem ser conferidos nos próprios manuais.

2. O que verificar em uma instalação antiga?

Resposta direta: Confira a capacidade e o estado do quadro, a identificação dos circuitos, a alimentação disponível e o caminho para um novo circuito antes de ampliar a carga.

Explicação prática: Uma tomada aparentemente livre não comprova que o circuito suporta o aparelho. Identifique as cargas já ligadas, a seção e condição dos condutores, emendas, conexões, aterramento e dispositivos de proteção. Registre o que não puder ser comprovado.

Exemplo real: cenário ilustrativo. O quadro antigo tem disjuntores sem identificação. A equipe levanta os circuitos e verifica o trajeto antes de definir qualquer alteração, em vez de aproveitar uma ligação desconhecida.

Dica profissional: Intervenções devem seguir análise de risco e procedimento de desenergização. Medições necessárias em condição energizada exigem profissional autorizado e procedimento específico.

3. Como escolher cabo e disjuntor sem usar uma tabela genérica?

Resposta direta: Use os dados do modelo e calcule o circuito completo. BTU/h indica capacidade de refrigeração, não determina sozinho a corrente elétrica, a bitola do cabo ou o disjuntor.

Explicação prática: Verifique tensão, corrente e instruções do fabricante; depois considere método de instalação, comprimento, queda de tensão, agrupamento, temperatura, capacidade de condução e coordenação com a proteção. O resultado deve ser registrado no projeto e conferido em campo.

Exemplo real: cenário ilustrativo. Dois aparelhos com capacidade de refrigeração semelhante têm dados elétricos e percursos diferentes. Usar a mesma bitola por hábito ignora essas diferenças.

Dica profissional: Se o manual não estiver disponível ou os dados do circuito forem incertos, adie a escolha do material até confirmar o modelo e levantar a instalação.

Identifique marca e modelo e consulte o manual de instalação.Confirme o circuito individual e a proteção prevista para o equipamento.Levante as condições do quadro e dimensione condutores e proteção para o percurso real.Registre verificações e pendências antes de liberar a instalação.

Use as ferramentas de dimensionamento do site para organizar os dados do circuito e confira os materiais sobre instalações e proteção elétrica.

Fontes consultadas

LG Brasil — cuidados antes de instalar ar-condicionadoLG Brasil — manual de instalação de ar-condicionado
